ProManage Smart Counter

• İşletmede RS485 veri toplama ağı kurulmasına gerek kalmadan Ethernet ya da wifi hattı ile cihazlar merkeze kablosuz ya da ethernet ile bağlanabilmektedirler.

• Üretim adedi, metresi, ağırlığı gibi veriler; değişik hareket kombinasyonları, sinyal filtreleri ve akışlar uygulanarak; tamamen kayıpsız ve en doğru biçimde otomatik olarak toplanabilmekte, anlık olarak merkeze iletilebilmektedir.

• Duruş süreleri otomatik olarak toplanmaktadır.

• Çeşitli uyarılar ile cihazın digital çıkışları etkinleştirilebilmekte, yerel olarak bu digital çıkışlara bağlı aktüatörler ile durum bilgisi çevre ile paylaşılabilmektedir.

• Üretim salonundaki makinelerin marka ve modelinden bağımsız olarak homojen biçimde kurulan veri toplama yapısı sayesinde, her türlü makineden aynı şekilde üretim verisi toplanmasına imkan sağlanmaktadır.

Offline Çalışabilme	Var; kablo kopması, sunucu çökmesi, ağ bağlantısının kopması gibi durumlarda, belleğinde ortalama bir haftaya kadar (10.000 adet veri) veri tutabilir, yeniden online olduğunda geçmiş verileri sisteme gönderir.
Ekran / Gösterge	12 adet LED, Anlık çalışma durumu, Haberleşme durumu, Giriş-çıkış durumlarına ait bildirimler
Operatör Ara Yüzü	Yok, IPC kullanımı gerektirir.
Servis ile Haberleşme Yöntemi	Ethernet kablolu (100 MBit, Manyetik izolasyon, DHCP ya da manuel IP atama) ya da Wi-Fi (802,11 b/g, sinyal düzeyi izleme, değiştirilebilir ve uzatılabilir anten) ile kablosuz haberleşme.
Dijital Giriş Özellikleri	4 adet dijital giriş (25kHz)
Dijital Giriş Gerilimi	12-24 VDC
Dijital Çıkış Özellikleri	2 adet dijital çıkış (transistörlü)
Dijital Çıkış Gerilimi	12-24 VDC
Besleme Gerilimi	12-36 VDC
Güç	4 W
Çalışma Sıcaklığı	0-60 °C
Çalışma Nemi	Maksimum %95 (yoğunlaşmamış)

• Konfigürasyonunun doğru yapılması gerekmektedir.

• NetPC ile haberleşmesi gerekmektedir(Gerekli portlara izin verilmesi).

• Kılavuzdaki bağlantı şemasına göre montaj ve bağlantılar yapılmalıdır.

• Cihaz makine eşleşmesi MAC adresi ile yapılmaktadır. Dolayısı ile tüm Smart Counter cihazlarının MAC adresleri not alınmalıdır.

1-Haberleşme Ethernet ve Dinamik IP ise;

• Smart Counter’ın alacağı IP adresleri için ağda yeteri kadar boş IP olmalıdır. Doğru ip aldığından emin olmak için NetPC den Smart Counter cihazına ping atılabilir.

• SmartCounter ve switch arası ethernet kablosu 90 metreyi geçmemelidir.

• Rj-45 soketlerinin plastik olması önerilir.

2-Haberleşme Ethernet ve Statik IP ise;

• SmartCounter’a verilecek olan ip adresleri tarafınızdan isteniz ve cihazlara manuel olarak tek tek yüklenir. Herhangi bir hata olursa işlem tekrarlanır. Doğru ip aldığından emin olmak için NetPC den Smart Counter cihazına ping atılabilir.

• SmartCounter ve switch arası ethernet kablosu 90 metreyi geçmemelidir.

• Rj-45 soketlerinin plastik olması önerilir.

3-Haberleşme Wi-Fi ise;

• Wi-Fi haberleşmede cihaza manuel olarak ip verilemediği için dhcp üzerinden ip verilerek reserve edilmelidir. Doğru ip aldığından emin olmak için NetPC den Smart Counter cihazına ping atılabilir.

• Smart Counter Accsess Pointe yakın bir bölgeye konumlandırılmalıdır. Cihaz ile Access point arasında metal perde, duvar vs. olmamalıdır.

• Smart Counter elektik panosunda ise anteni harici bir anten kablosu ile dışarı çıkarılmalıdır.

ProManage Smart Counter

Smart Counter'lar zorlu işletme koşullarında üretim makinelerinden üretim verilerini almak ve Ethernet veya Wi-Fi bağlantısı ile IoT teknolojisi kullanarak merkeze iletmek amacı ile tasarlanmışlardır.

Smart Counter ile üretim verisi toplama

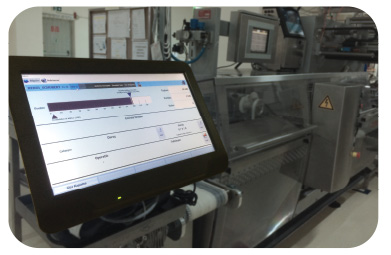

KeyPDT'ler de olduğu gibi bir kullanıcı arayüzü içermezler. Endüstriyel PC arayüzüne ile kullanılırlar Smart Counterlar merkezi bağlantı hattı kopsa dahi veri toplamaya devam eder ve bağlantı oluştuğunda biriktirdikleri verileri merkeze otomatik olarak gönderirler.
